ELF文件分析(二)

2022-02-12

在ELF文件分析(一)中，我们大概了解了ELF文件的结构，知道了ELF文件由文件头和段组成。今天我们继续学习ELF文件的链接。

段的具体结构

上篇文章中，我们知道段表中存储着每个段的基本信息，这些基本信息用一个叫段描述符的结构来组织。 想要查看段描述符的结构，可以在linux系统/usr/include/elf.h文件中搜Elf32_Shdr，如下所示：

typedef struct
{
  Elf32_Word    sh_name;  /* Section name (string tbl index) */
  Elf32_Word    sh_type; /* Section type */
  Elf32_Word    sh_flags;/* Section flags */
  Elf32_Addr    sh_addr; /* Section virtual addr at execution */
  Elf32_Off     sh_offset; /* Section file offset */
  Elf32_Word    sh_size; /* Section size in bytes */
  Elf32_Word    sh_link; /* Link to another section */
  Elf32_Word    sh_info; /* Additional section information */
  Elf32_Word    sh_addralign;/* Section alignment */
  Elf32_Word    sh_entsize;  /* Entry size if section holds table */
} Elf32_Shdr;

看到这么多字段，不要想一下子搞清楚所有的字段含义，现阶段，只需要掌握主要的几个字段就够了。

前缀sh表示的是section header。

• sh_offset

表示该段在文件中的偏移量。相当于该段在文件中的起始地址。

注意： 这里的偏移单位是字节。

• sh_size

表示该段的长度。有了sh_offset和sh_size，我们就可以从文件中完整地取出该段的内容。

• sh_addr

表示段虚拟地址，这是指当进程需要将该段加载到进程地址空间时，请加载到这个地址。

其余的字段，有的看名字就知道含义，不知道的，暂时不用管。

符号段和字符串段

在计算机程序中，我们需要定义很多符号，回顾下上一篇文章中的示例代码：

// simple_section.c
int printf( const char* format, ...);

int global_init_var = 84;
int global_uninit_var;

void func1( int i)
{
    printf("%d\n", i);
}

int main(void)
{
    static int static_var = 85;
    static int static_var2;
    int a = 1;
    int b;

    func1(static_var + static_var2 + a + b);

    return a;
}

里面的变量名和函数名都是一种符号。符号的本质就是标记一段代码或者数据。

func1和main这两个函数名，标记分别标记了一段指令。我们知道，所有的指令都在.text这个段中。

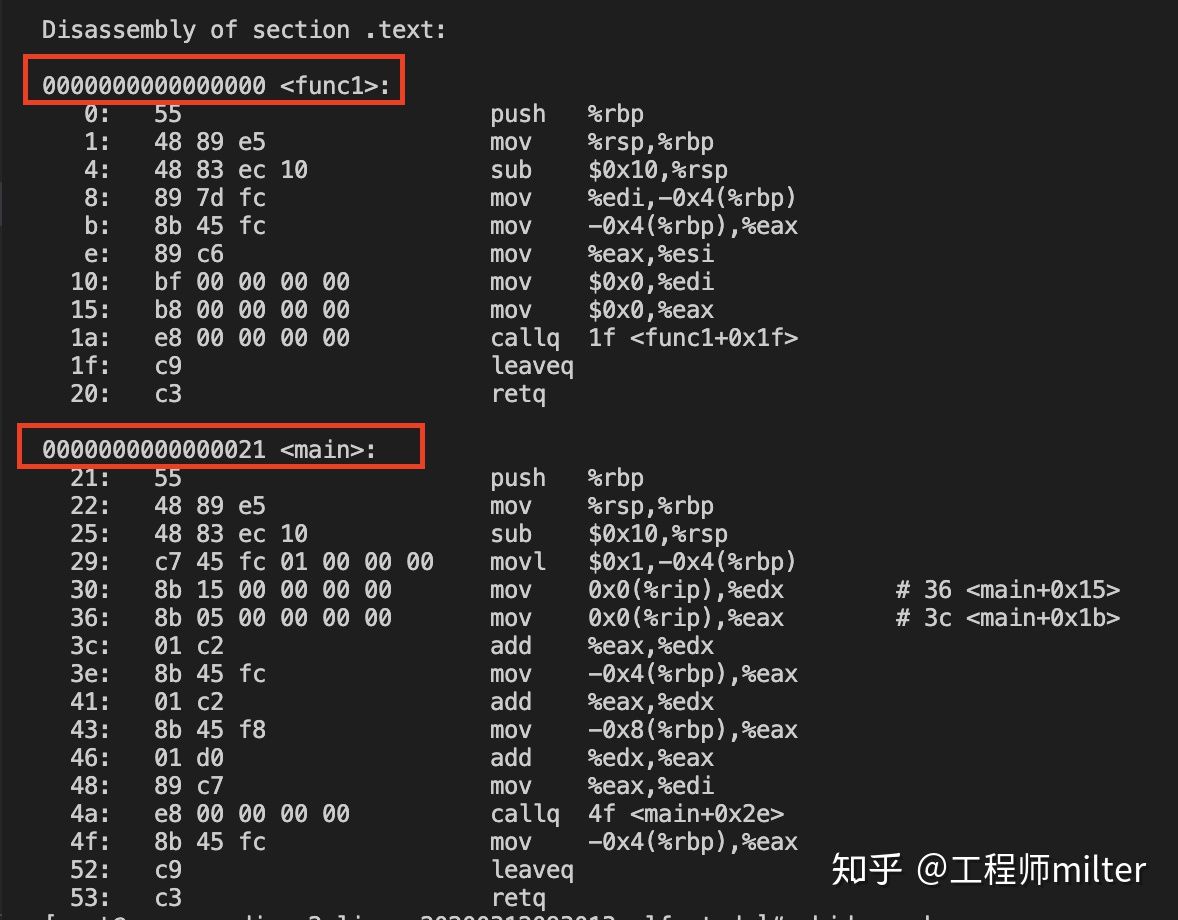

现在，让我们查看一下这个段的内容。看看func1和main代表的指令在不在里面。我们使用objdump -s -d simple_section.o命令，-d选项会把包含指令的段进行反汇编。如下图所示：

图片中是对.text段进行反汇编的结果。我们看到红框框标识了函数func1和main的起始位置，这里的起始位置指的是它们在段.text中的偏移字节量。

问题来了，.text段中就是一条接一条的指令，非常的纯粹，那么，func1和main1的起始位置信息是从哪里获得的呢？

答案是有一个专门的段，叫符号段.symtab，这个段记录了func1和main这种符号信息。

现在让我们看看符号段的内容。可以使用命令readelf -s simple_section.o，如下图所示：

我们来看看如何通过这个.symtab定位func1和main函数。

主要是用到Ndx和value两个字段。

首先看func1的Ndx值是1，表示的是func1这个符号在段表中第1个段，即.text段。

value是0000000000000000，表示的是func1符号在.text段中的偏移字节量。

TYPE的值FUNC表示func1符号是一个函数。

同理，可以找到main函数的具体位置信息。

Note： 此时我们说的位置，都是指在目标文件中的偏移字节量，是针对目标文件的内容而言的，并不是虚拟内存地址，要注意区分。

字符串段

在上面的符号段中，我们看到了函数和变量名称的字符串，看起来，这些名称字符串就存在符号段中。但是实际上并不是，而是有一个专门的字符串段.strtab来统一保存这些字符串，符号段中的显示的字符串是从字符串段中取出来的。

如下就是字符串段:

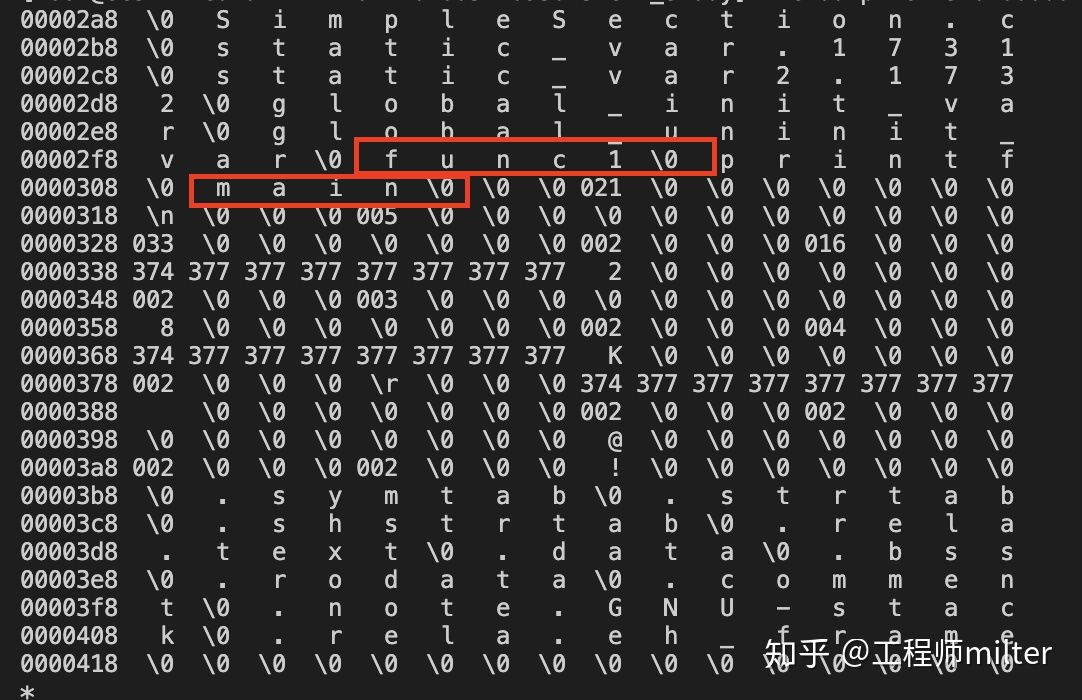

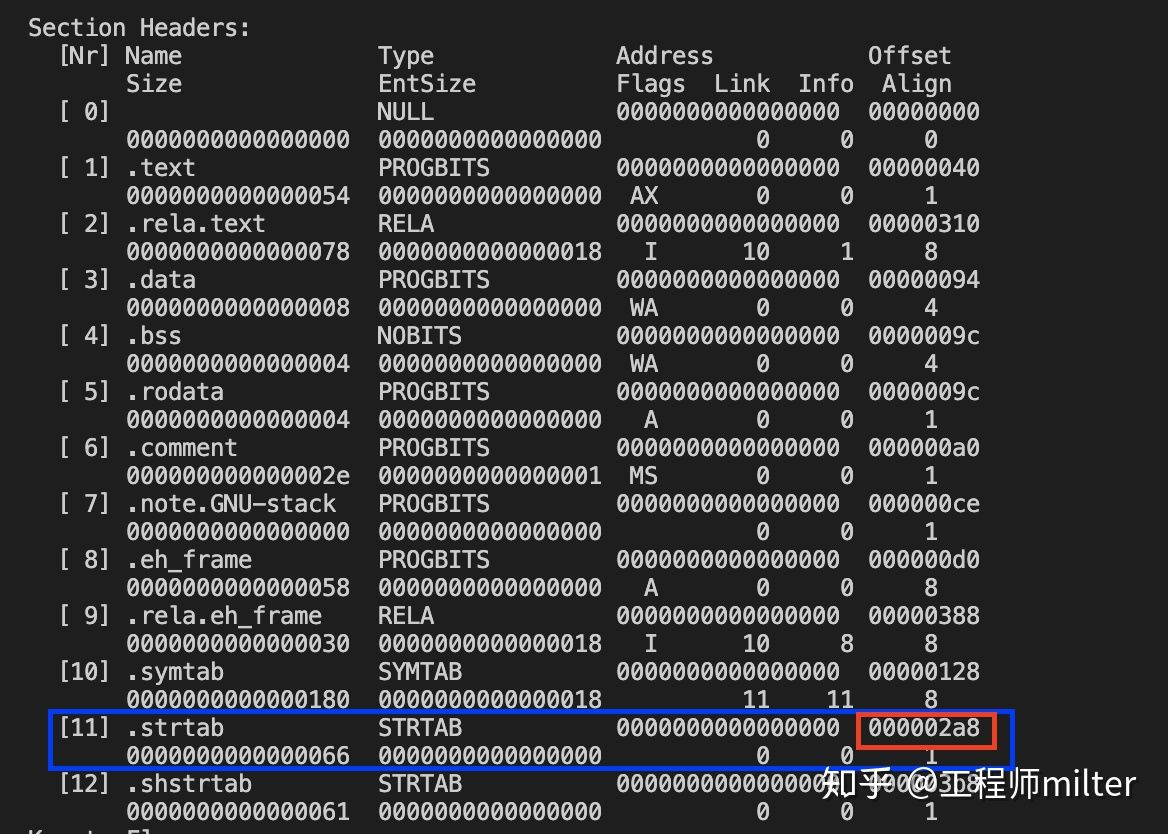

我们来尝试从这个段中找出func1和main。上图中的红框显示，字符串段在目标文件000002a8处，那我们就到这里看看，使用hexdump -c -s 0x000002a8 simple_section.o命令，如下图所示：

哈哈，果然发现了两个符号的字符串。

另外，.shstrtab段也是字符串段，只是它存的是段名的字符串，比如.text，.data这样的字符串。感兴趣的小伙伴可以自己探索一下。

为啥要专门用一个字符串段来存储字符串呢？这是因为，符号段中，记录每个符号信息使用了固定字节数的结构，没法表示长度不同的字符串名称，索性，将所有的字符串放到一个段中，这样，符号段中，符号名处只需要记录该符号名在字符串段中的偏移值即可。

总结

以上，我们学习了段的基本结构，知道了如何根据段表中的段描述信息，从目标文件中提取出段的内容。还学习两种很重要的段，符号段和字符串段，有的资料上也叫符号表和字符串表。

这里，留一个小问题，在符号段中，我们看到printf的Ndx值是UND，TYPE是NOTYPE。我们知道它代表了一个函数，可是现在的目标文件中显然没有这个函数的指令。这个从前面反汇编.text段就可以看到。那么，程序执行时，如何知道printf函数的指令内容呢？答案是需要链接。
